У начинающих велосипедистов, которые хотят поменять каретку на новую, не случается никаких проблем. Достаточно купить вместо старой каретки новую, но с теми же параметрами. Но при смене звезд системы и шатунов постоянно возникают трудности – звезды зацепляются за раму или передачи не могут переключаться на передних звездочках. Что нужно сделать, чтобы больше не возникало таких проблем? Конечно же измерить чейнлайн!
Чейнлайн – что это?

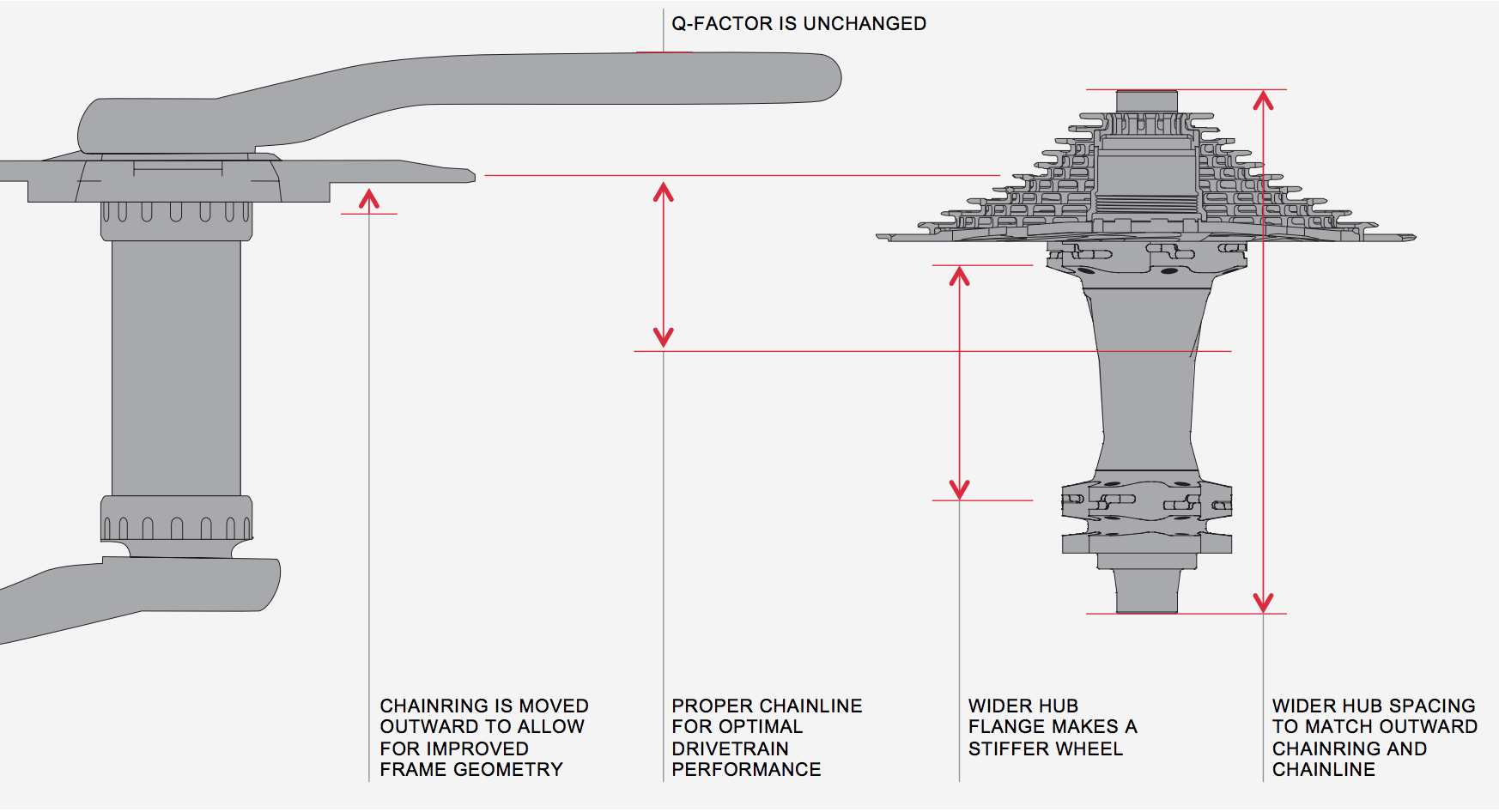

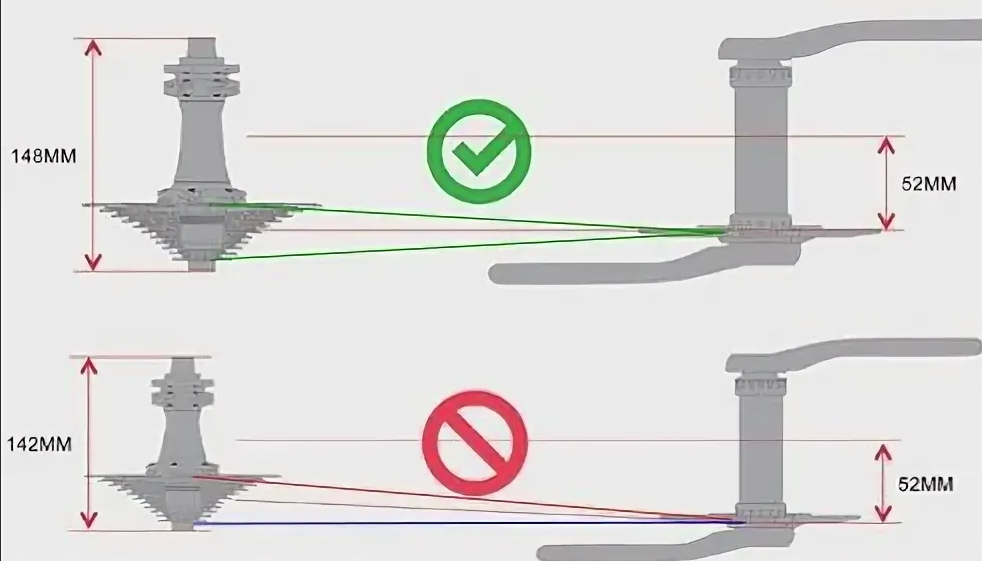

У велосипедных рам есть один из главных и важных параметров – линия цепи (Chainline). Чейнлайн велосипеда находится линейными и угловыми параметрами последнего треугольника, а также шириной узла каретки. Этот параметр необходим для определения протяженности от центральной части рамы до звездочки системы. Чтобы соблюсти линию цепи, нужно выбирать к системе каретку с необходимой и подходящей длиной вала. Определение расстояния дает понять, работают ли переключатели исправно. Если длина вала, каретки или системы не предоставляют необходимый размер Chainline, то работа переключателя может быть неправильной или с перебоями. Величина чейнлайна велосипеда определяется только в миллиметрах.
От изменений чейнлайна, влияют такие значения, как стандартный размер втулки заднего колеса, количество звезд на последнем колесе, геометрия рамы, форма шатунов.
Во многих технических инструкциях систем и шатунов дают рекомендации по Chainline. Таким образом, перед сменой старых запчастей цепи, нужно в первую очередь найти размер Chainline рам велосипеда и подобрать современные, уже зная размер.

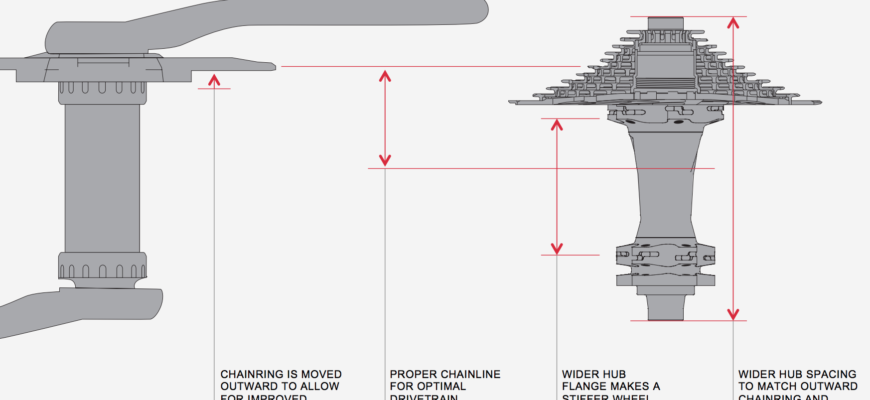

Как измерить чейнлайн?
Чтобы найти величину длины линии цепи необходимо использовать штангенциркуль. Каждое значение принято измерять или переводить только в миллиметры. Величина Chainline находится по следующей формуле:
\[ Chainline = \frac{(A+B-2)}{2} \]
где А – это длина протяженности между внешней части плоскости звезды большого размера и левой кромкой подседельного штыря велосипеда;
В – это длина протяженности между внешней плоскостью звезды меньшего размера и правой плоскостью подседельного штыря велосипеда
Например, после всех измерений получились такие замеры: А = 65 мм, В = 30 мм. Подставим значения А и В в формулу и найдем величину Chainline:
\[ Chainline=\frac{(65+30-2)}{2} = \frac{93}{2} = 46,5 мм \]
Таким образом, Chainline велосипеда получился 51,5 мм. И шатуны со звездами необходимо выбирать, исходя из величины линии цепи. Разницу между длиной Chainline и шатунов рекомендовано выбирать не больше 0,5 мм.
Поэтому в примере можно применять шатуны, которые находятся в интервале 46-47 миллиметра.
Если же в велосипеде три передние звездочки, то в величину Chainline берется расстояние между центральной частью трубы и плоскостью звездочки среднего размера.
